Stern Ilmenau W208H

By

Ein AM Radio aus der ehemaligen DDR, das 1960/61 gefertigt wurde. Es verwendet einen Spartrafo und hat somit keinerlei Netztrennung!

Alle Folienkondensatoren werden durch Vishay Polyester Folienkondensatoren ersetzt, ebenso der Doppel-Siebelko.

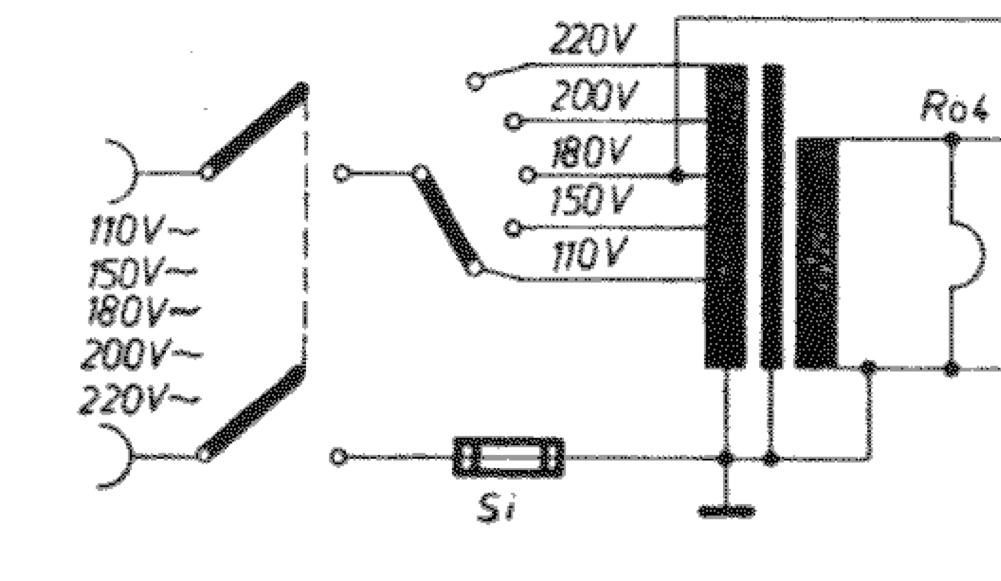

Wenn der Selengleichrichter durch eine Halbleiterdiode ersetzt wird, führt das unweigerlich zu einer höheren Anodenspannung. Da aber der Spartrafo mehrere Abgriffe für verschiedene Netzspannung, wird ein niedriger Abgriff für die 1N4007 verwendet.

Anstatt den 180V Anschluss nehmen ich einfach den 150V Anschluss.

Erster Test

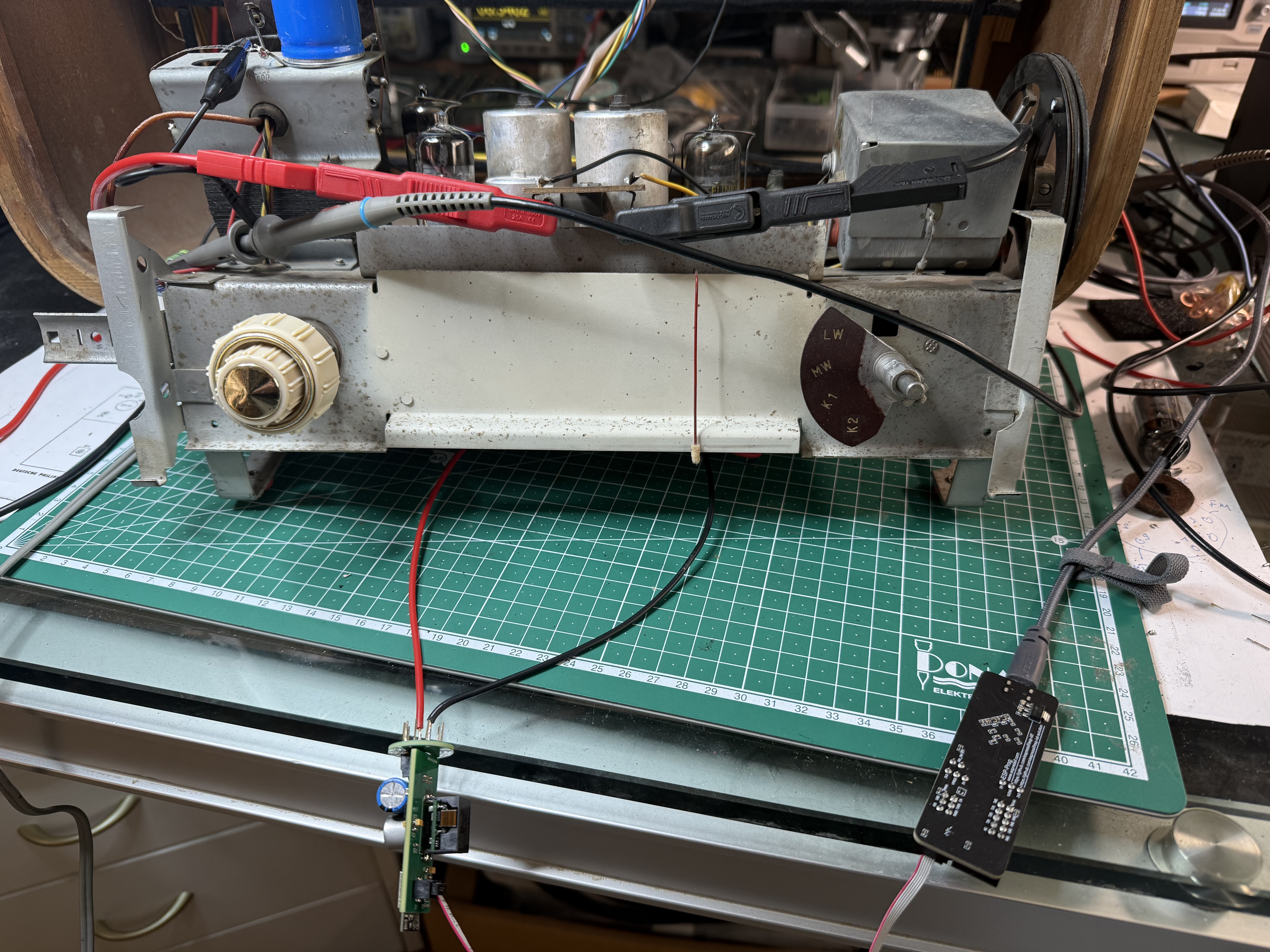

Alle Folien- und Elektrolytkondensatoren wurden getausch, ebenso der Selengleichrichter. Über einen USB Audio Wandler Musik eingespeist, und das Radio klingt.

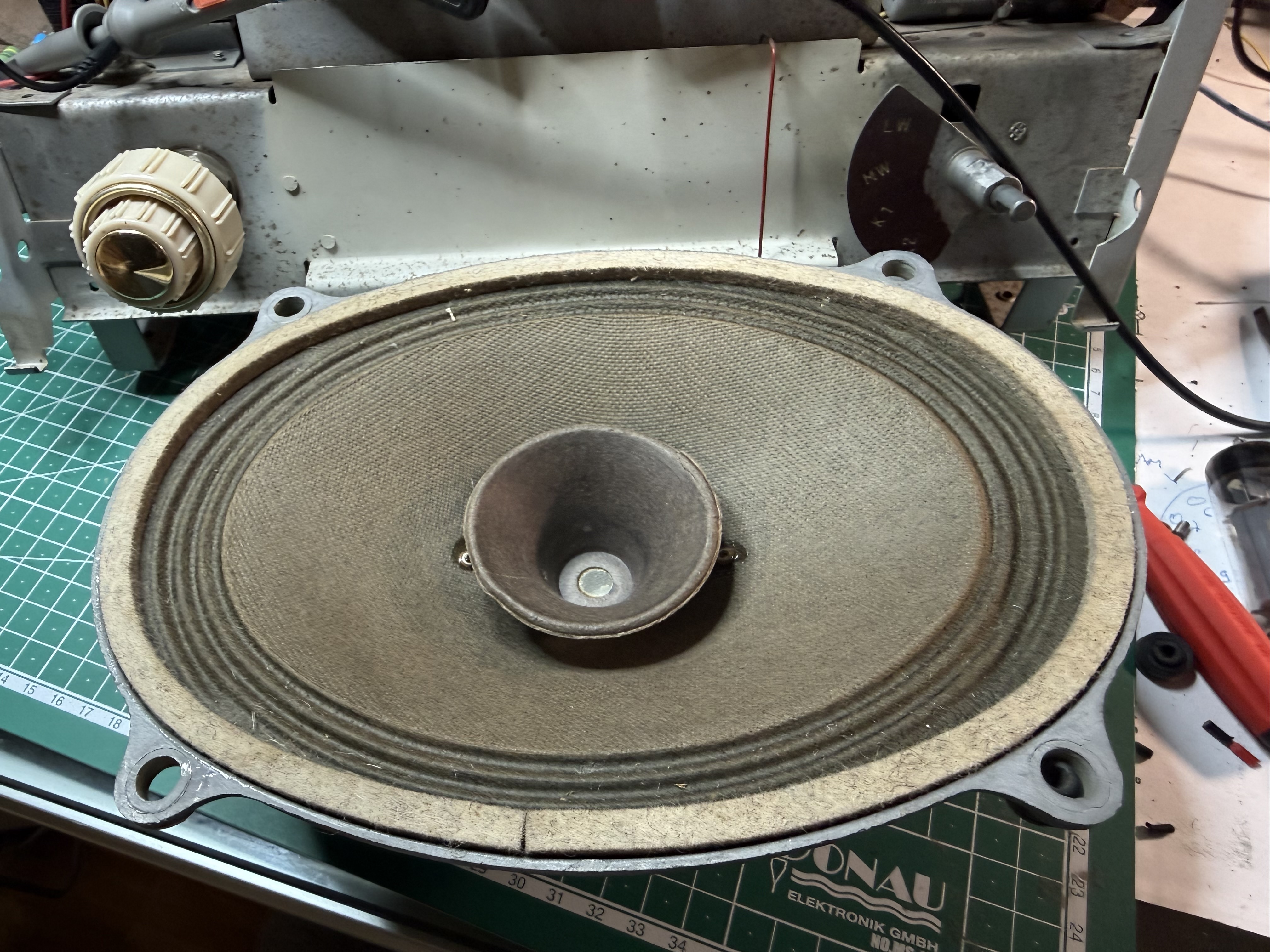

Nur ist der Klang beim Lauterdrehen sehr verzerrt. Da ein Tausch der EL84 nichts brachte, lag die Vermutung beim Lautsprecher selber. Und siehe da: Wenn man die Membran leicht eindrückt, ist ein Kratzen zu hören. Die Lautsprecherwicklung ist entweder zu warm geworden, oder die Spule ist nicht mehr konzentrisch.

Da ein baugleicher Lautsprecher kaum aufzutreiben ist, fällt die Entscheidung auf den Einbau zweier runder Breitbandlautsprecher, die noch rumlagen.

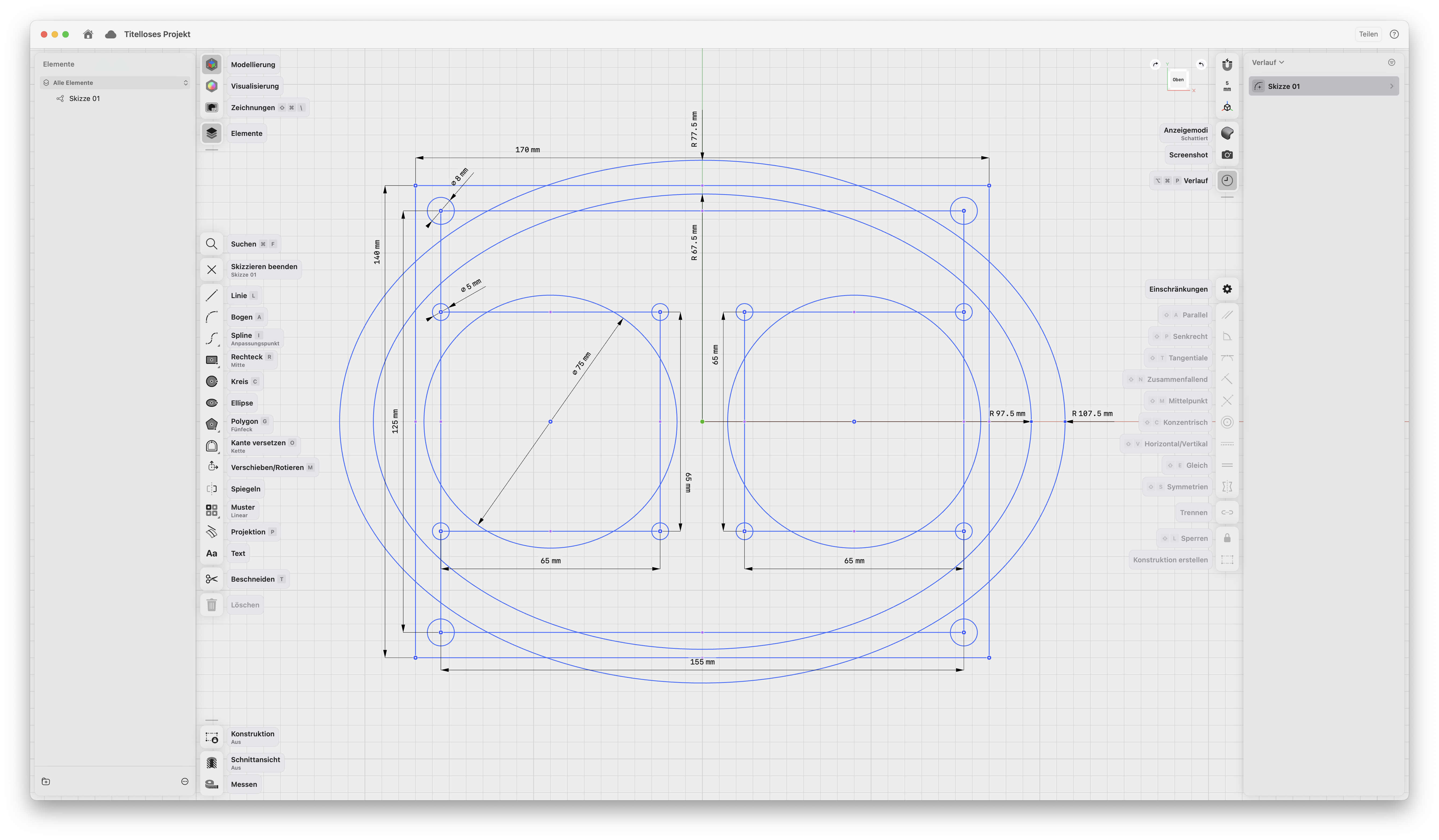

Um die zu befestigen, zeichne ich zuerst mal eine Adapterplatte in Shapr3D, eines der besten und einfachsten 3D CAD Programme in meinen Augen. Kostet etwas, aber ist im Vergleich zu Fusion360 viel flotter und einfacher zu benutzen.

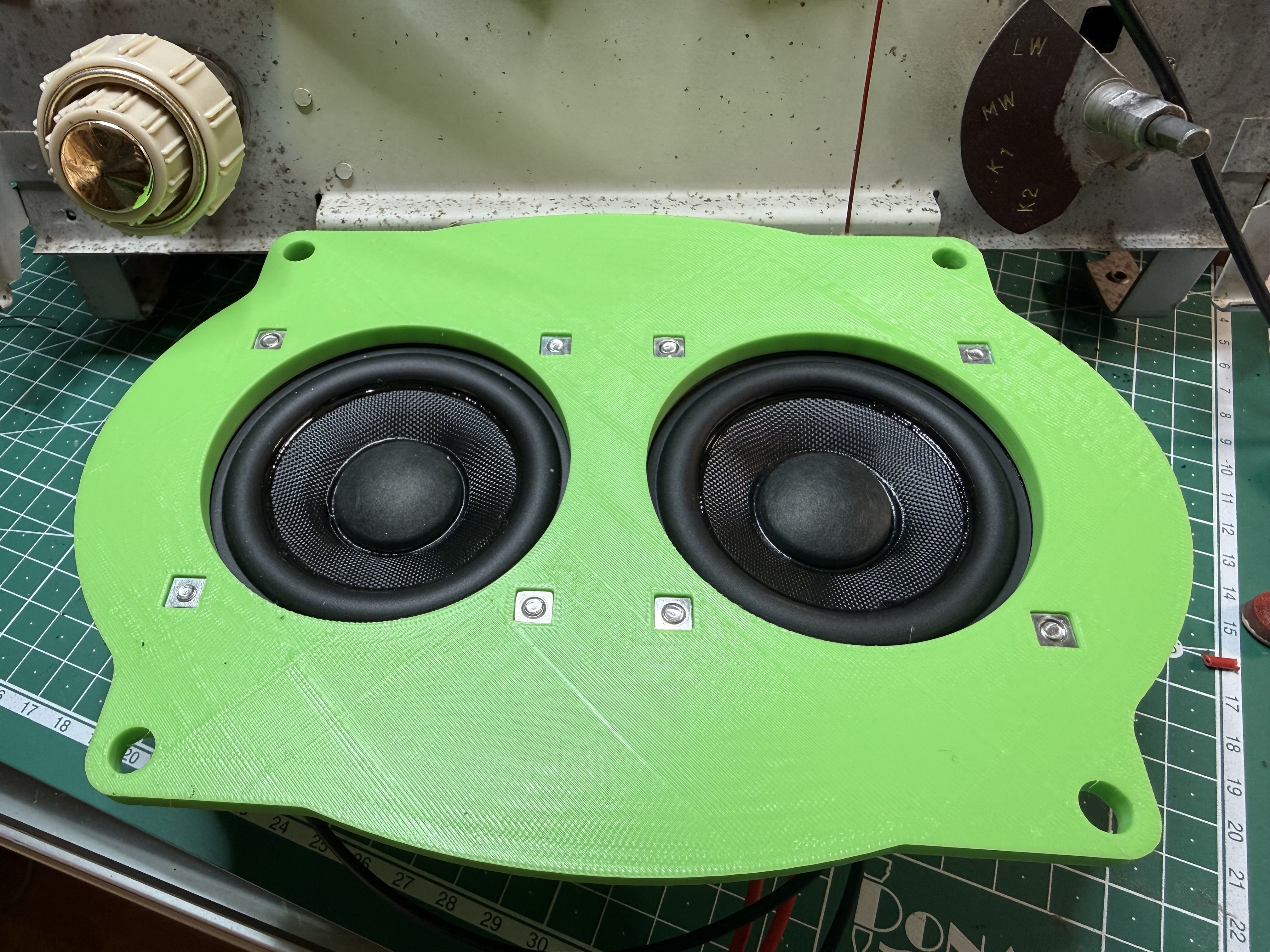

Nach einer Druckzeit von knapp über 90 Minuten war der Adapter fertig gedruckt. Hatte nur noch eine lausige Rolle eSUN ePLA+HS in grün. Sollte eigentlich eine Druckgeschwindigkeit bis 300mm/sec erreichen, aber weit gefehlt. Maximal 150mm/sec sind da drin (o;

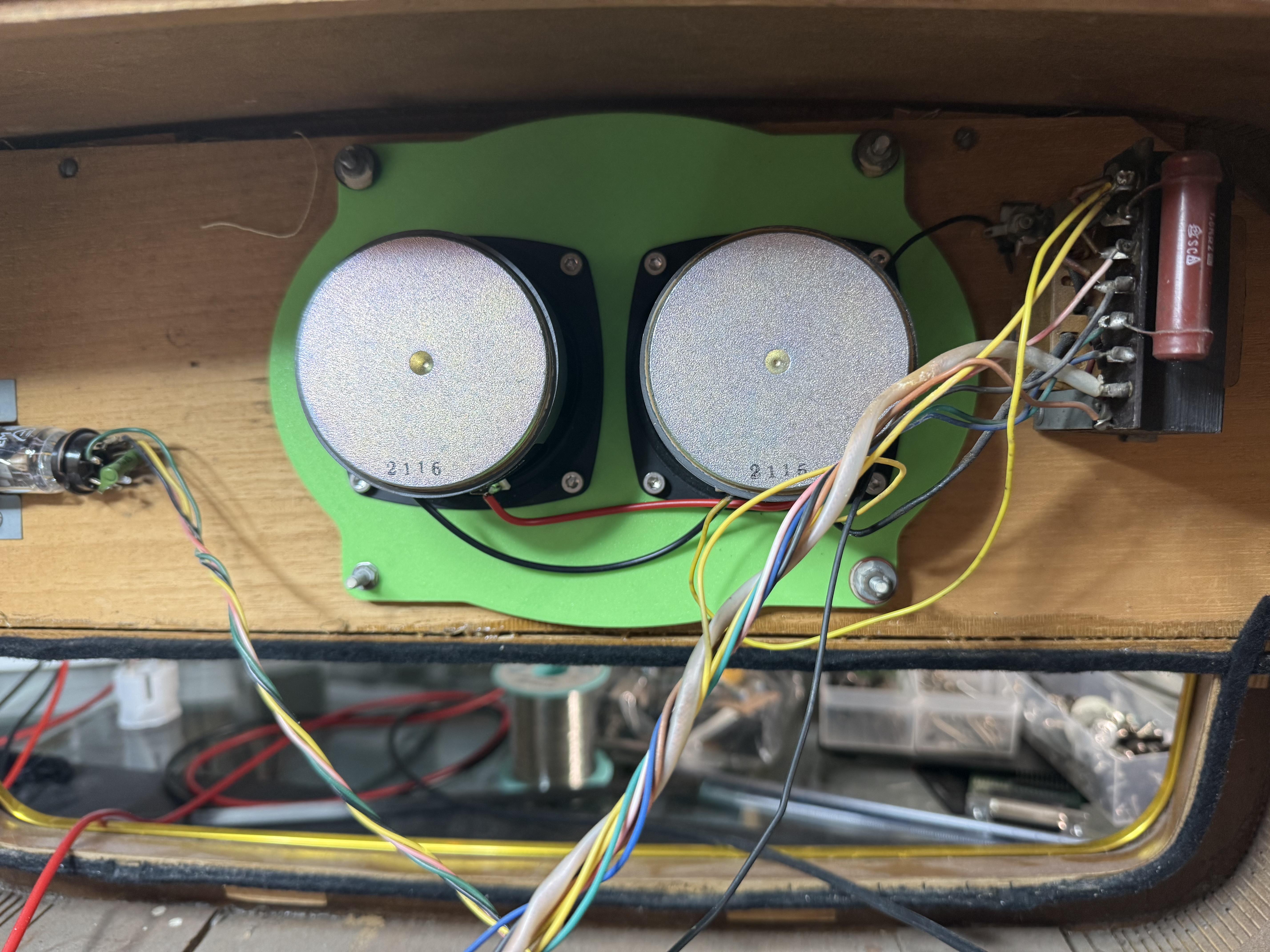

Aber der Adapter tut seine Pflicht und hat Platz im Radio (o;

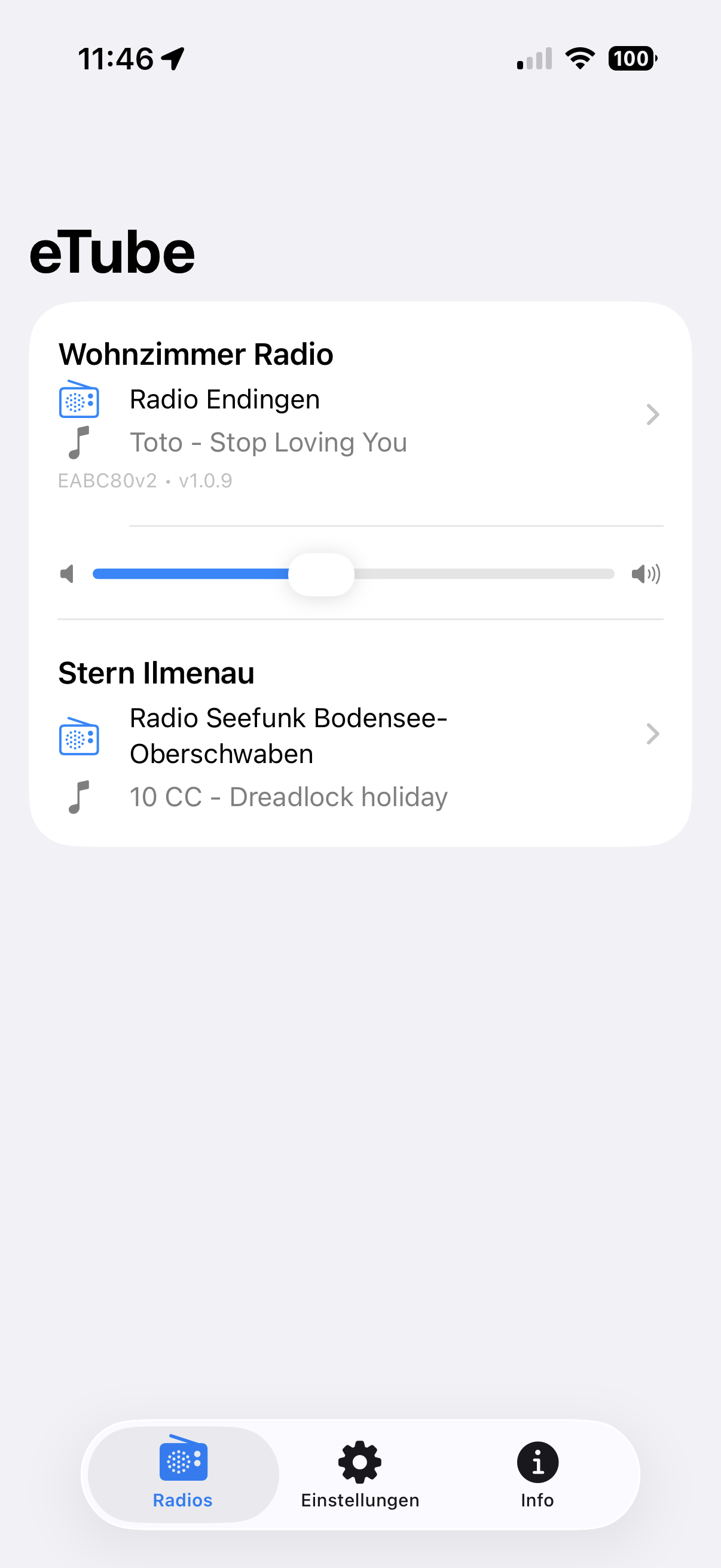

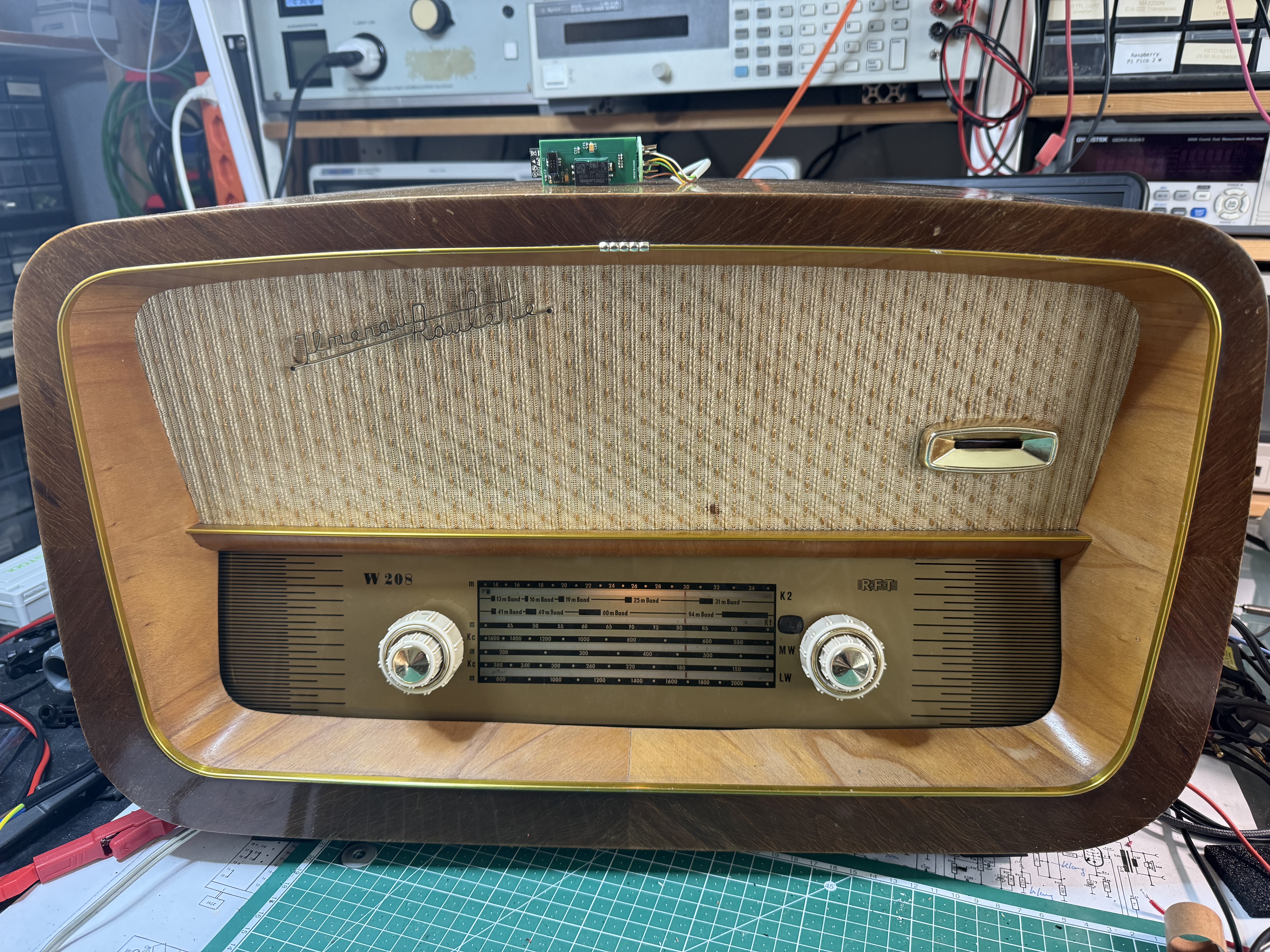

Mein erster Prototyp der eTube hängt nun direkt am Röhrensockel der EBF80 und spielt meinen Radiosender ab :-)

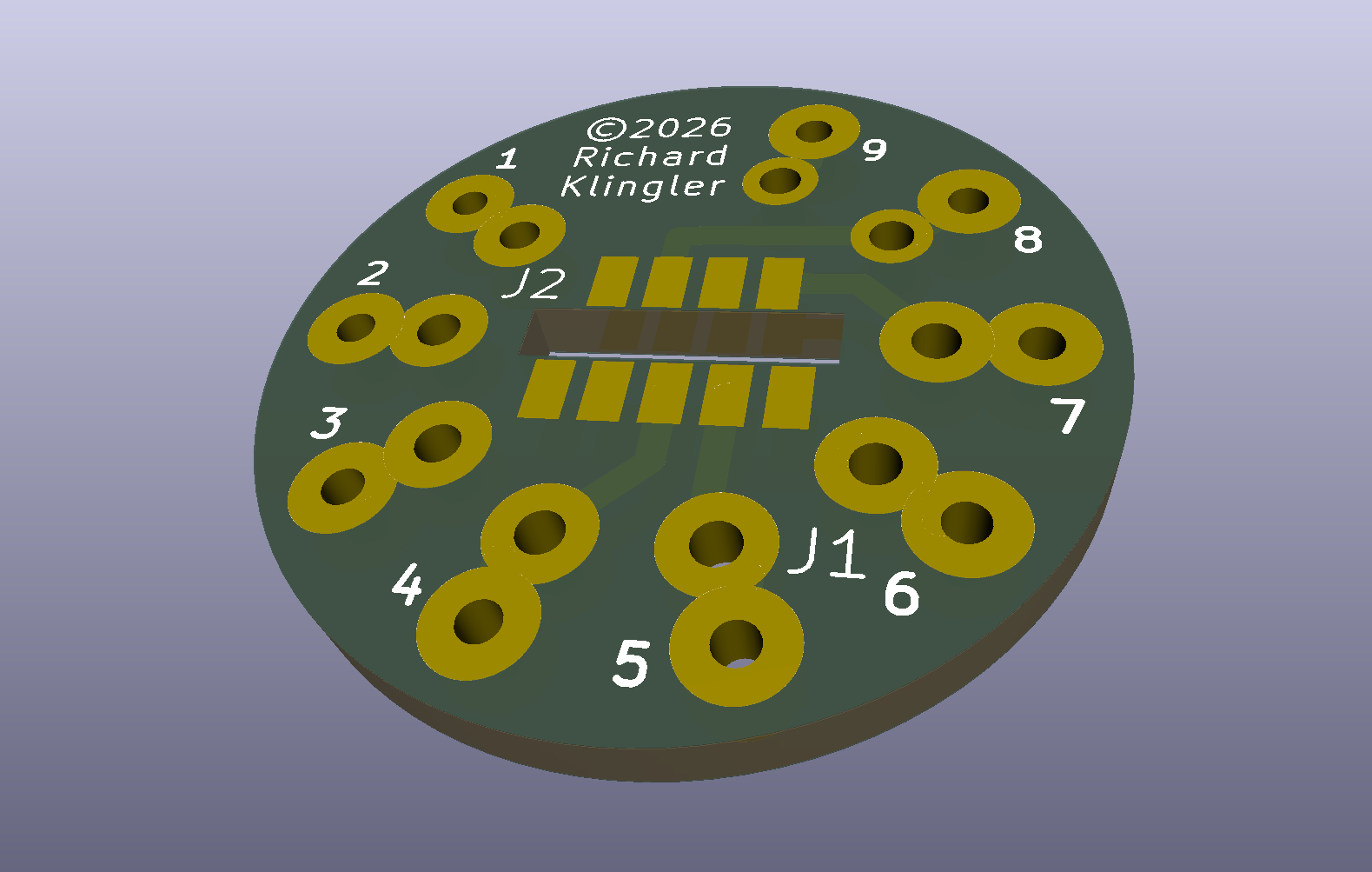

Bedeutet nun erst mal eine neue Adapterplatine zu machen, da die Einspeisung nun an einem anderem Pin erfolgen muss. Der Ausgang der MOSFET Stufe wird hierbei gar nicht benötigt, da die zweite EBF80 Röhre das Signal vor der EL84 genug verstärkt.
