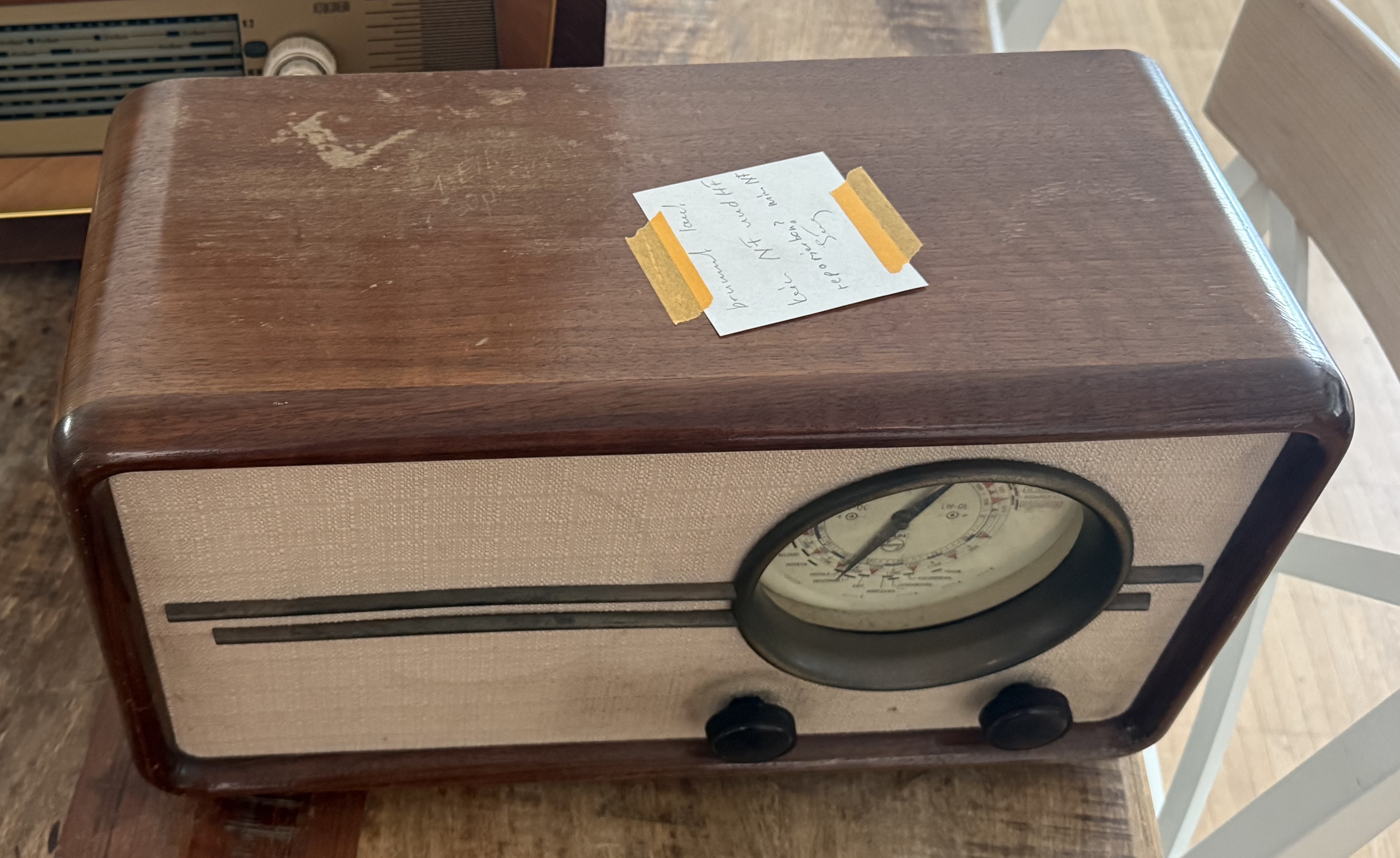

Philips BCH375A

Tag 1

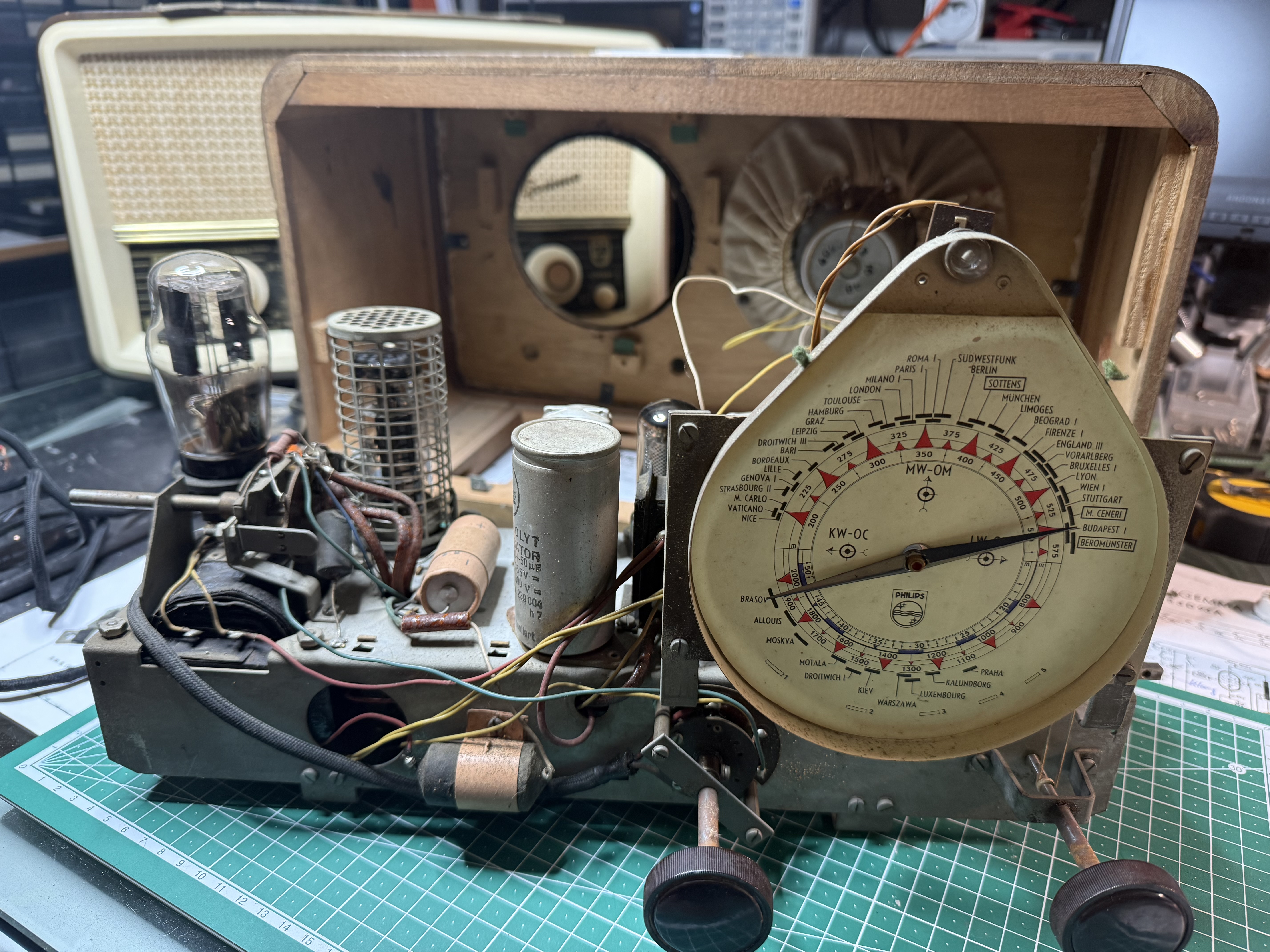

Bei diesem Modell war nur ein lautes Brummen zu hören, da der Siebelko ausgetrocknet war und Null Kapazität anzeigte.

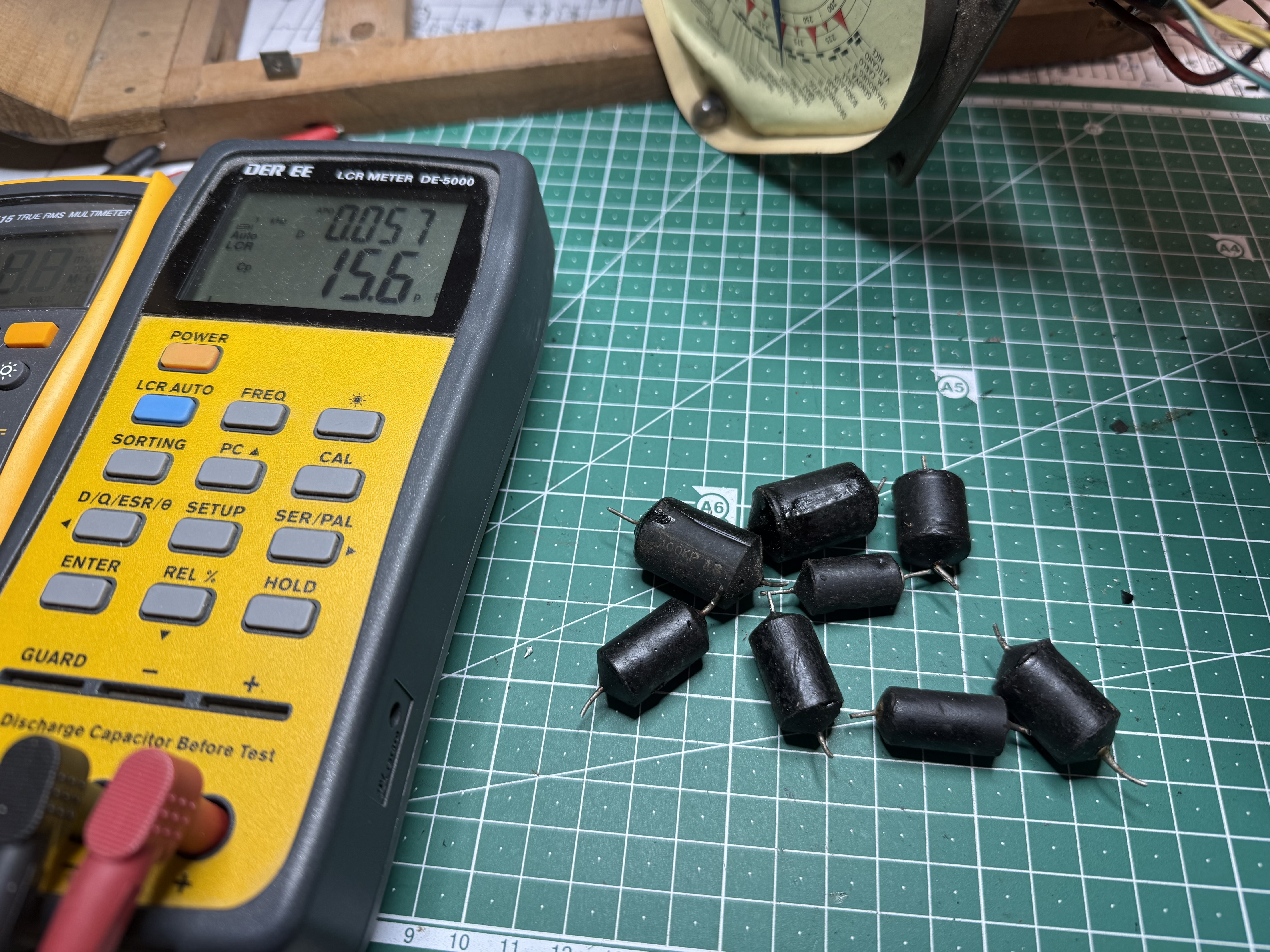

Zuerst geht es wie immer an den Austausch der Kondensatoren. Die meisten Werte und Spannungen habe ich auf Lager, ausser 3n3 und 27n, aber mit Parallelschaltung auch kein Problem (o;

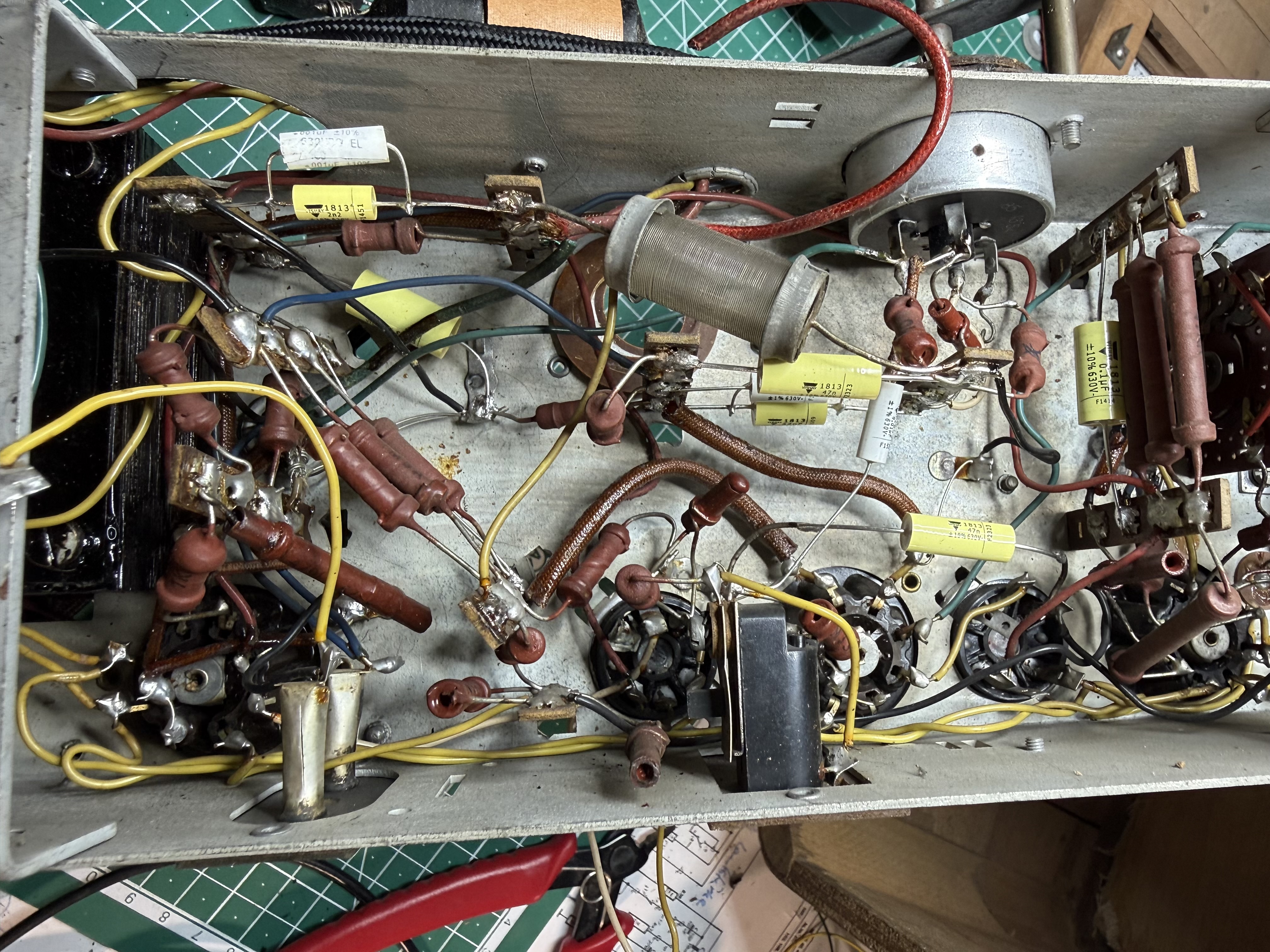

Die Kondensatoren auf der Unterseite sind schon mal ausgetauscht.

Tag 2

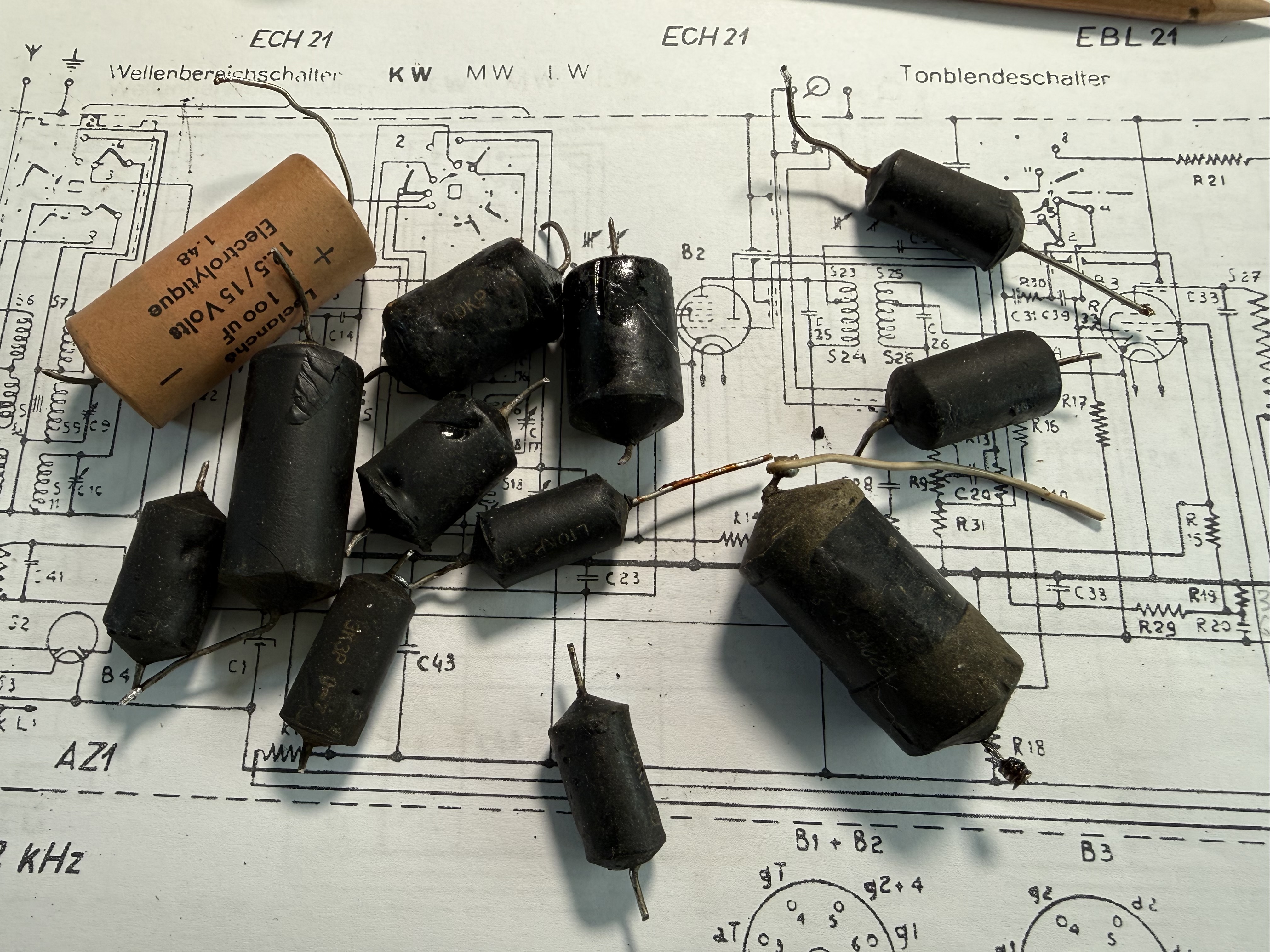

Eiter geht es mit dem Tausch der Kondensatoren. Fast hätte ich noch den Kondensator an der Anode der EBL21 vergessen, da er versteckt hinter der Senderskala und dem Ausgangstransformator liegt.

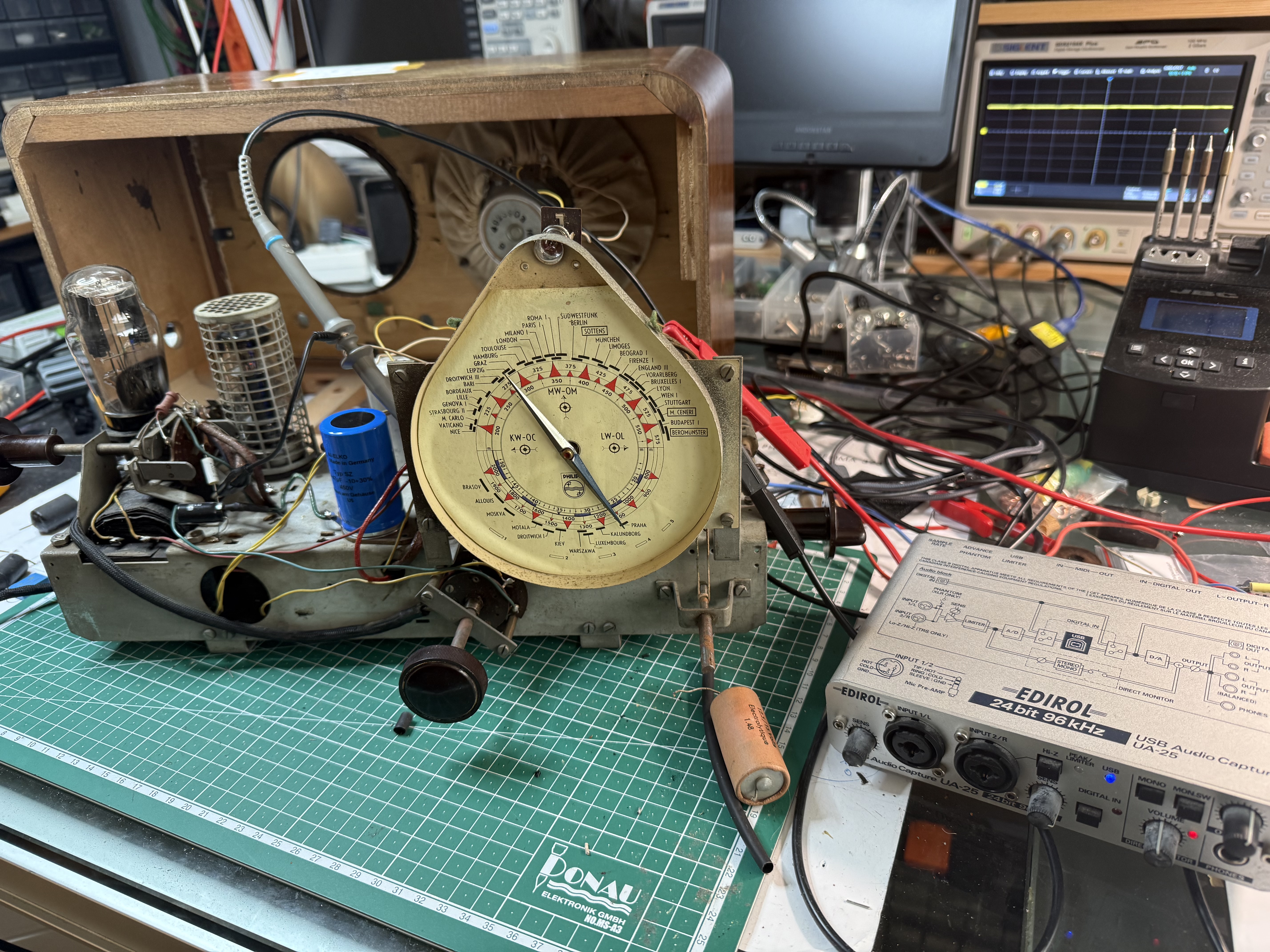

Nachdem alles getauscht war ging an den ersten Versuch mit einem externem Audiosignal. Zusätzlich Oszilloskop and die Stromversorgung und ein separates Multimeter, um die Heizspannung zu messen.

Langsam am Trenntrafo die AC Spannung hochgedreht und dabei AC Spannung und Speisung des Radios im Blick. Spannung stieg langsam auf 100V DC und sank dann langsam wieder. Weiter hochgedreht, und plötzlich stieg die Spannung auf über 320V DC.

Zuerst dachte ich an ein eigenartiges Verhalten der AZ1 Gleichrichterröhre. Aber das Verhalten ist normal. Die AZ1 arbeitet schon, bevor die EBL21 überhaupt aufgeheizt ist und Strom ziehen kann. Nach einigen Sekunden sank die Spannung an der Anode wieder auf etwa 200V DC.

Zum Audiotest verwende ich immer einen USB DA Wandler, der galvanisch getrennt an meinem Mac Studio betrieben wird. Sonst gibt es Erdschleifen, wenn z.B. ein Oszilloskop noch angeschlossen ist.

Und? Klingt nicht schlecht, kein Brummen oder Rauschen zu hören.

Eigenartig ist, dass die Spannung am Ausgangstransformator zwischen 150V und 190V DC schwankt. Da muss ich noch ein paar Tastköpfe anmachen und die ganze DC Kette messen und vergleichen.

Die nächste Aufgabe ist es nun einen geeigneten Einspeisepunkt an einem Röhrensockel zu finden für die eTube. Grosses Problem dabei: Die EBL21 Endstufe fungiert als AM Demodulator und nicht die ECH21 davor.

Lösung

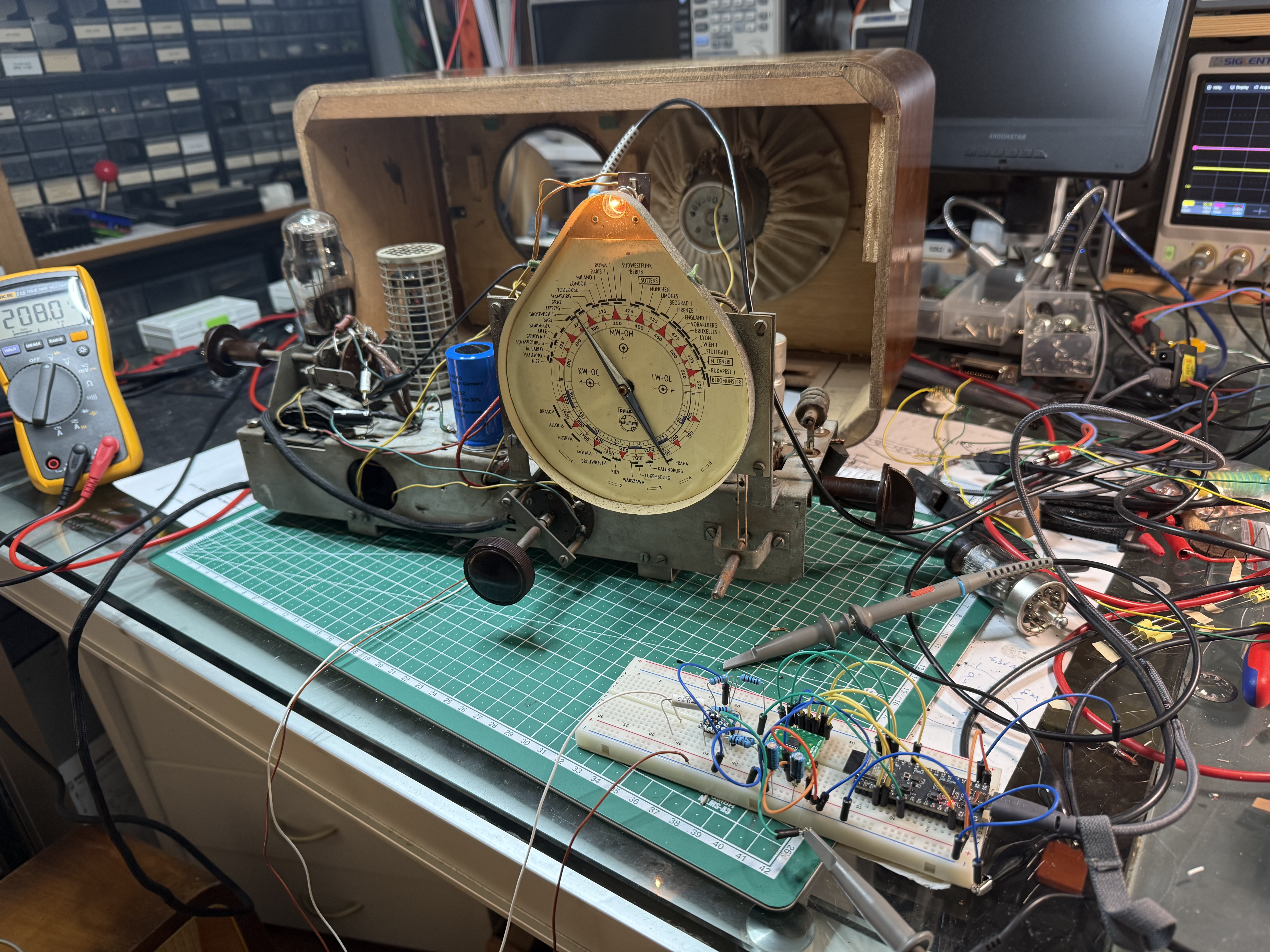

Erster Versuch, ein AM ZF Signal zu erzeugen mit dem ESP32. Eingespiesen wird es am Gitter 1 der 2. ECH21 Röhre.

Der Klang dabei ist erstaunlich gut, viel besser als man es sich von Mittelwellenradios gewohnt ist.

Da wirft sich die Frage auf, wieso eigentlich nicht die erste ECH21 Röhre zu erstzen mit eTube, das dann auch die Funktion des Mixeroszillators übernimmt, um somit die Skaleneinstellunge zu bestimmen um damit Sender wechseln zu können.
